①フロントパネルを外す(1)

ネジ2つを外す。



ネジは星ネジドライバーを使用。

iPhone6

②フロントパネルを外す(2)

スパチュラを使い、開けていく。

スパチュラを差し込む部分はイヤホンジャックの上の画面とリアケースの隙間に

差し込んでいく。無理矢理行ってしまうとリアケースを傷つける恐れがある為慎重に行う。

iPhone6

③フロントパネルを外す(3)

ネジ7つを外す。



ネジはプラスドライバーを使用する。

iPhone6

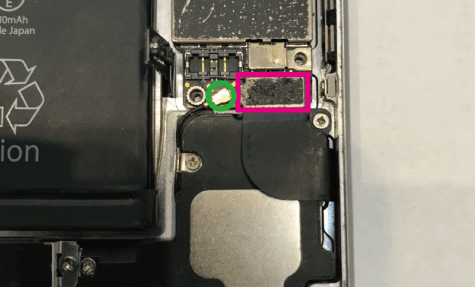

④フロントパネルを外す(4)

のコネクタとのコネクタを外す

外すときはのコネクタ(バッテリーコネクタ)から外していきます。



iPhone6②

⑤コネクタを外す。

のコネクタとのアンテナを外す。



iPhone6③

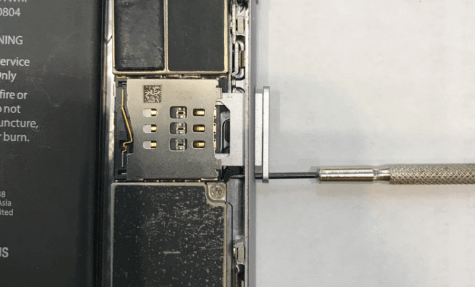

⑥SIMトレイを抜く

SIMピンを使い、SIMトレイを抜き出しておく。

iPhone6④

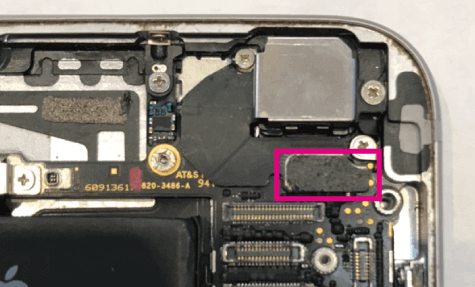

⑦バックカメラのコネクタを外す。

のコネクタを外す。

iPhone6⑤

⑧ロジックボードを外す(1)

のネジ2つを外す。

のネジはプラスドライバーを使用。

⑨ロジックボードを外す(2)

のネジ4つを外す。

のネジはプラスドライバーを使用。

⑩ロジックボードを外す(3)

のコネクタを外します。



⑪ロジックボードを外す(4)

のネジ4つを外す。

のネジはプラスドライバーを使用。



⑫ロジックボードを外す(5)

のネジ3つとのネジ1つを外す。

のネジはプラスドライバー、ネジは十字ドライバーを使用。



⑬ロジックボードを外す(6)

のネジ1つを外す。

のネジはプラスドライバーを使用。

iPhone6ロジックボード⑫

⑭ロジックボードを外す(7)

これでロジックボードを固定しているネジは全て外れました。

ロジックボードは下から抜くように外していきます。

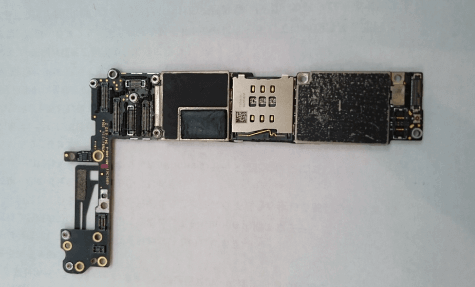

⑮ロジックボードを外す(8)

これでロジックボードの取り外しが完了しました。

iPhone6ロジックボード⑮

大阪難波でiPhone修理をお探しならスマレンジャーへお越しください。

スマレンジャーは修理サービスを5つのレンジャーに分ける事でお客様により解り易くサービスをご提供できるようにしております。

こちらのページではスマレンジャーフランチャイズ会員様限定で

iPhone分解テクニックの6ロジックボード交換手順について画像付きでわかりやすく解説しております。

ロジックボードの単体の修理は基本的に行うことはありませんがマナー・ボリューム・スリープボタン交換の際に必要な工程と

なりますので練習をしっかししておきましょう。

小さなネジや部品を取り扱うため、付属の専用ネジシートをお使いください。

また、ご不明点やご相談などは電話やメールでも対応いたしております。お気軽にお問合せ下さい。
