①星ネジを外す。

ネジ2つを外す。

ネジは星ネジドライバーで外す。

②スパチュラで開ける。

iPhone7からイヤホンジャックは廃止されたのでありませんが、

従来まであったイヤホンジャックの部分にスパチュラを差し込んでいきます。

③固定版を取り外す。

ネジ2つとネジ4つを外す。

ネジはプラスドライバー、ネジはY字ドライバーを使用。

④バッテリーコネクタを外す。

コネクタを取り外す際はバッテリーのコネクタから取り外していきます。

先に外す理由として、電圧の負荷により、電源が入らなくなることや、画面がチカチカするのを防ぐためです。

また、iphone7のコネクタは少し長めに出来ているので、片方に圧力がかかり、

コネクタが曲がらないように少しずつ外していきましょう。

⑤画面のコネクタを外す。

画面のコネクタは2つありますので

順番に取り外していきます。

⑥フロントカメラのコネクタを外す。

こちらのコネクタはかなり取り外しにくく

取り付けにくいのです。

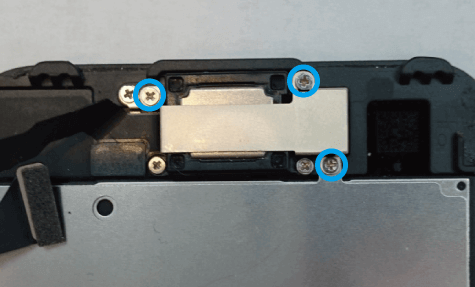

⑦フロントカメラ固定版を外す(1)

ネジ3つを外す。

ネジはプラスドライバーを使用。

iPhone7フロントカメラ①

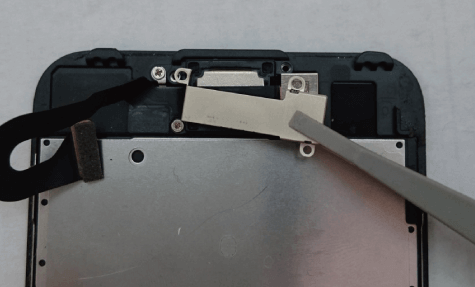

⑧フロントカメラ固定版を外す(2)

これでフロントカメラ固定版は外れました。
iPhone7フロントカメラ②

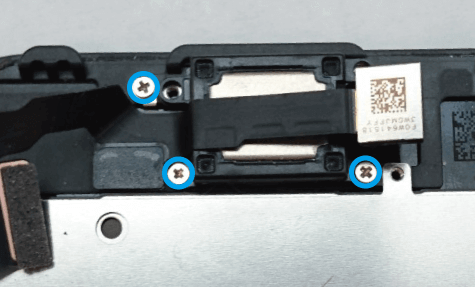

⑨イヤースピーカーを外す(1)

ネジ3つを外す。

ネジはプラスドライバーを使用。

iPhone7フロントカメラ③

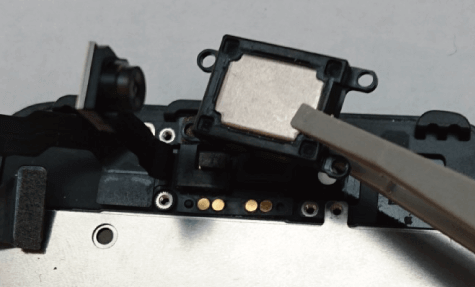

⑩イヤースピーカーを外す(2)

これでイヤースピーカーは外れました。

iPhone7フロントカメラ④

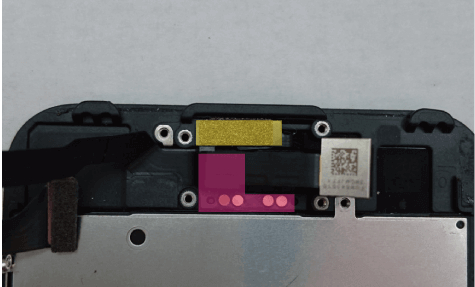

⑪フロントカメラを外す(1)

の場所は近接センサーがあり、の場所はスピーカー用端子があります。

こちらはスパチュラで慎重に取り外していきます。

iPhone7フロントカメラ⑤

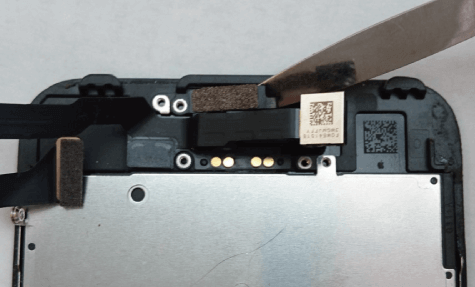

⑫フロントカメラを外す(2)

まずは、上の部分から取り外します。

写真のようにスパチュラを入れ、外していきましょう。

iPhone7フロントカメラ⑥

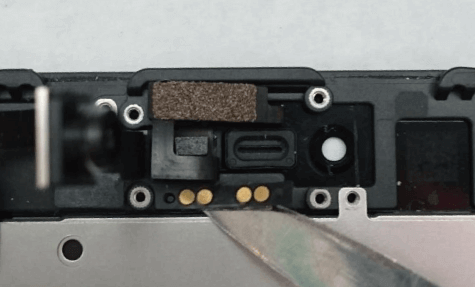

⑬フロントカメラを外す(3)

次に下の部分を取り外していきます。

写真のように右下の部分から横に外し、最後に少し上の部分まで

滑らせるように慎重に外していきます。

iPhone7フロントカメラ⑦

⑭フロントカメラを外す(4)

これでフロントカメラ・近接センサーの取り外しが完了しました。

iPhone7フロントカメラ⑧

大阪難波でiPhone修理をお探しならスマレンジャーへお越しください。

スマレンジャーは修理サービスを5つのレンジャーに分ける事でお客様により解り易くサービスをご提供できるようにしております。

こちらのページではスマレンジャーフランチャイズ会員様限定で

iPhone分解テクニックの7フロントカメラ・近接センサー分解手順について画像付きでわかりやすく解説しております。

フロントカメラ・近接センサーの単体の修理はあまり多くありませんが、画面交換時に移植するパーツとなりますので

分解方法をしっかりと覚えておきましょう。

フロントカメラ・近接センサーの機能として、フロントカメラ(画面側のカメラ)、電話するときやSiriを利用するときに音を拾ったり、音を出したりする機能

近接センサー(電話している時に頬が当たり誤作動を起こさないように画面を暗くしたり、明るくしたりするセンサーのこと)、明るさ調節」機能が付いております。

小さなネジや部品を取り扱うため、付属の専用ネジシートをお使いください。
