①フロントパネルを開ける(1)

ネジ2つを開ける。

ネジは星ネジドライバーを使用

iPhone6Sバックカメラ1

②フロントパネルを開ける(2)

イヤホンジャックの隙間にスパチュラを入れ、ゆっくりとずらしながら開けていく

順番としては下、左右を開けていきます。上部は開くときに勝手に外れるので触らないでください。

iPhone6Sバックカメラ2

③固定版のネジを外す。

ネジ4つとネジ2つを開ける。

ネジとネジはプラスドライバーを使用

iPhone6Sバックカメラ3

④固定版を外す。

コネクタ固定版を外す。

ネジを外すと乗っかっているだけなので簡単に取れます

iPhone6Sバックカメラ4

⑤バッテリーコネクタを外す。

ヘラやピンセット使いゆっくり外していく

※コネクタは均等に外していかないとコネクタのピンが折れる可能性があるので十分に注意する



iPhone6Sバックカメラ5

⑥コネクタを外す。

こちらのコネクタも、バッテリーコネクタ同様、一定の力で外していく。

iPhone6Sバックカメラ6

⑦ライトニングコネクタを外す

のアンテナを外し、のコネクタも外す。

iPhone6Sライトニング

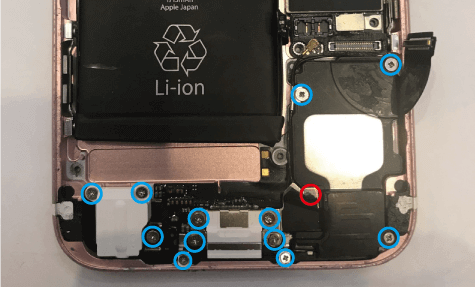

⑧ライトニングを固定しているネジを外す。

ネジ12個を外す。ネジは黒いシートに隠れてますので少し剥がしてから外します。

iPhone6Sライトニング1

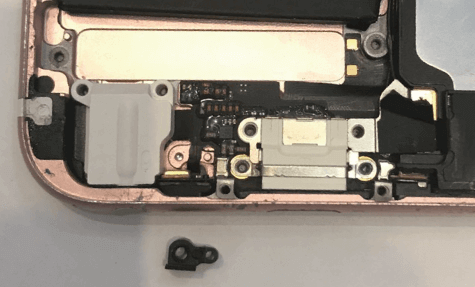

⑨マイク固定パーツを外す。

写真の黒いパーツはネジを外すと勝手に取れます。

iPhone6Sライトニング2

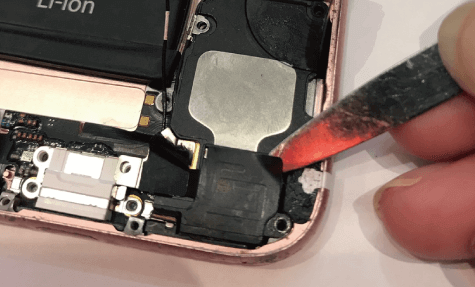

⑩スピーカーを外す(1)

スピーカーの下側に黒いテープが張ってあるので

スパチュラを使いきらないように剥がします。

iPhone6Sライトニング3

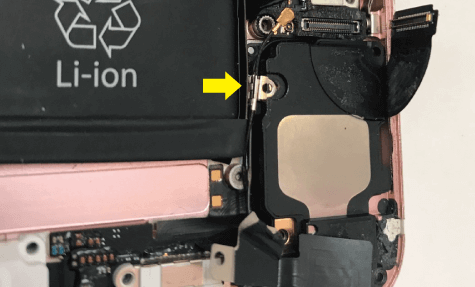

⑪スピーカーを外す(2)

の所にアンテナの線がハマってるので、線を切らないように外す。

※真上に引っ張るとアンテナの線が傷つくので少し斜めに持ち上げてアンテナを傷つけないように外す。

iPhone6Sライトニング4

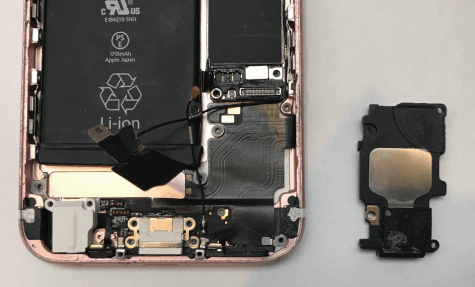

⑫スピーカーを外す(3)

これでスピーカーが外れました。

iPhone6Sライトニング5

⑬ライトニングを外す(1)

外すところの根元をゆっくり持ち上げ、粘着を外していく。

iPhone6Sライトニング6

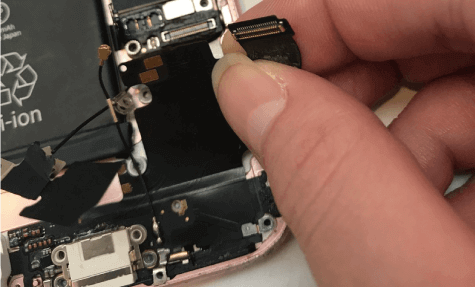

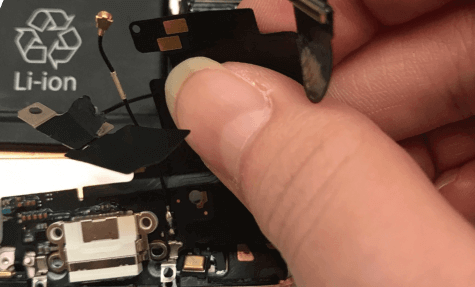

⑭ライトニングを外す(2)

外れてきたら、持ち替えて、必ず根元の部分を持つようにして

ちぎらないように気を付けます。

※一気に剥がすことによって千切れやすくなりますので注意が必要です。

iPhone6Sライトニング7

⑮ライトニングを外す(3)

マイクの部分は粘着で本体側にくっついているのでスパチュラで粘着を取り外します。

iPhone6Sライトニング8

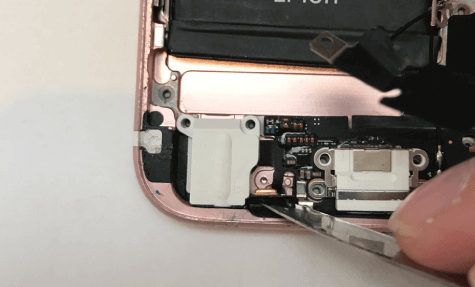

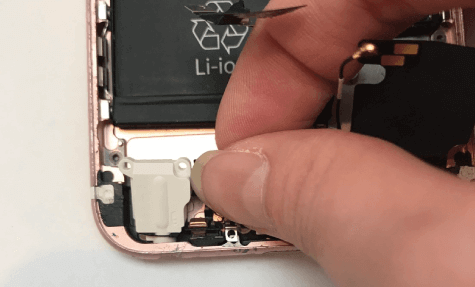

⑯ライトニングを外す(4)

イヤホンジャックの部分は本体のイヤホンジャックの穴に

突き刺さってるので上に引き抜く感じで外します。

iPhone6Sライトニング9

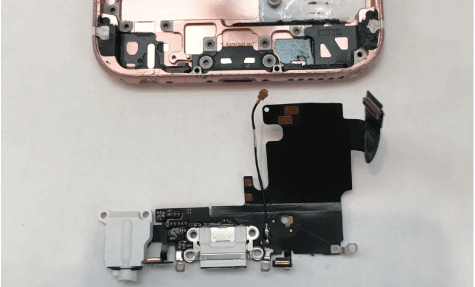

⑰ライトニングを外す(4)

これで、ライトニングの取り外しが完了しました。

iPhone6Sライトニング10

大阪難波でiPhone修理をお探しならスマレンジャーへお越しください。

スマレンジャーは修理サービスを5つのレンジャーに分ける事でお客様により解り易くサービスをご提供できるようにしております。

こちらのページではスマレンジャーフランチャイズ会員様限定で

iPhone分解テクニックの6Sライトニングコネクタ交換手順について画像付きでわかりやすく解説しております。

ライトニングコネクタは充電出来なくなったときやイヤホンジャックの調子が悪い時に行います。

小さなネジや部品を取り扱うため、付属の専用ネジシートをお使いください。

また、ご不明点やご相談などは電話やメールでも対応いたしております。お気軽にお問合せ下さい。
