①フロントパネルを外す(1)

ネジ2つを外す。



ネジは星ネジドライバーを使用。

iPhone6

②フロントパネルを外す(2)

スパチュラを使い、開けていく。

スパチュラを差し込む部分はイヤホンジャックの上の画面とリアケースの隙間に

差し込んでいく。無理矢理行ってしまうとリアケースを傷つける恐れがある為慎重に行う。

iPhone6

③フロントパネルを外す(3)

ネジ7つを外す。



ネジはプラスドライバーを使用する。

iPhone6

④フロントパネルを外す(4)

のコネクタとのコネクタを外す

外すときはのコネクタ(バッテリーコネクタ)から外していきます。

iPhone6②

⑤コネクタを外す。

のコネクタとのアンテナを外す。

iPhone6③

⑥SIMトレイを抜く

SIMピンを使い、SIMトレイを抜き出しておく。

iPhone6④

⑦バックカメラのコネクタを外す。

のコネクタを外す。

iPhone6⑤

⑧ロジックボードを外す(1)

のネジ2つを外す。

のネジはプラスドライバーを使用。

⑨ロジックボードを外す(2)

のネジ4つを外す。

のネジはプラスドライバーを使用。

⑩ロジックボードを外す(3)

のコネクタを外します。

⑪ロジックボードを外す(4)

のネジ3つを外す。

のネジはプラスドライバーを使用。

⑫ロジックボードを外す(5)

のネジ3つとネジ1つを外す。

のネジはプラスドライバー、ネジは十字ドライバーを使用。

⑬ロジックボードを外す(6)

のネジ1つを外す。

のネジはプラスドライバーを使用。

iPhone6ロジックボード⑫

⑭ロジックボードを外す(7)

これでロジックボードを固定しているネジは全て外れました。

ロジックボードは下から抜くように外していきます。

⑮ロジックボードを外す(8)

これでロジックボードの取り外しが完了しました。

iPhone6ロジックボード⑮

⑯電源ケーブルを外す(1)

ネジを1つ外す。

ネジはプラスドライバーを使用。

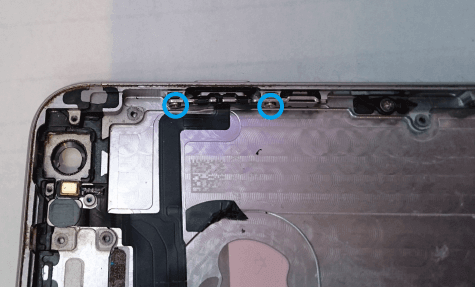

⑰電源ケーブルを外す(2)

ネジ2つを外す。



ネジはプラスドライバーを使用。

iPhone6電源ケーブル③

⑱電源ケーブルを外す(3)

電源ケーブルの黒い部分は接着されていますので切らないように慎重に外していきます。

⑲電源ケーブルを外す(4)

フラッシュ部分は黒い部分を取り外すと外れます。

※フラッシュ自体は接着されておらず、ハマっているだけです。

⑳電源ケーブルを外す(5)

これで、電源ケーブルの取り外しが完了しました。

㉑電源ボタンを外す。

左の写真のように押し込むと電源ボタンが取り外せます。

大阪難波でiPhone修理をお探しならスマレンジャーへお越しください。

スマレンジャーは修理サービスを5つのレンジャーに分ける事でお客様により解り易くサービスをご提供できるようにしております。

こちらのページではスマレンジャーフランチャイズ会員様限定で

iPhone分解テクニックの6マナー・ボリュームボタン交換手順について画像付きでわかりやすく解説しております。

iPhone6はマナー・ボリュームボタンとスリープボタンに分かれていますが基本的に修理工程に差はありません。

小さなネジや部品を取り扱うため、付属の専用ネジシートをお使いください。

また、ご不明点やご相談などは電話やメールでも対応いたしております。お気軽にお問合せ下さい。
