①フロントパネルを外す(1)

ネジを2つ外す。



ネジは星ネジドライバーを使用。

iPhone5S

②フロントパネルを外す(2)

イヤホンジャックの上部分からスパチュラを差し込み、

フロントパネルを外していく。

iPhone5S②

③フロントパネルを外す(3)

の部分はフロントパネルを開けるときに、注意しておかないと

千切れやすいので、完全には開けず、写真ぐらいで止めます。

iPhone5S③

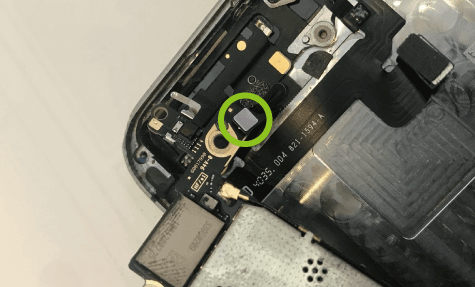

④フロントパネルを外す(4)

ホームボタンコネクタの上部分にホームボタンカバーが付いてますので

スパチュラを使用し外します。

⑤フロントパネルを外す(5)

ホームボタンのコネクタを外す。

iPhone5S⑥

⑥フロントパネルを外す(6)

ネジ6つを外します。

ネジはプラスドライバーを使用。

iPhone5S⑦

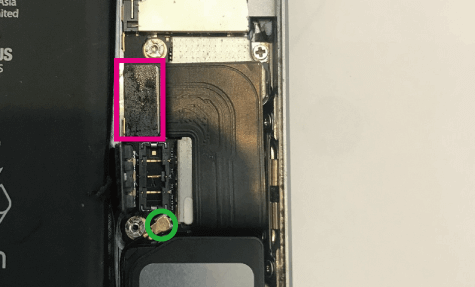

⑦フロントパネルを外す(7)

のコネクタとのコネクタを外しますが、

のコネクタ(バッテリーコネクタ)を先に外してください。



バッテリーコネクタを付けたままにしていると電圧の負荷で稀に電源が付かなくなることや

画面がチカチカすることが御座います。

ですのでコネクタを抜くときはバッテリーコネクタから抜いてください。

iPhone5S⑧

⑧ロジックボードを外す(1)

のコネクタとのアンテナを外す。

iPhone5Sライトニング

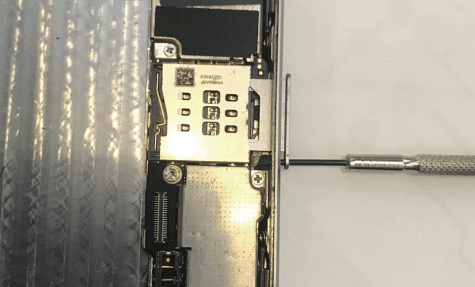

⑨ロジックボードを外す(2)

SIMピンでSIMトレイを抜く

iPhone5Sロジックボード

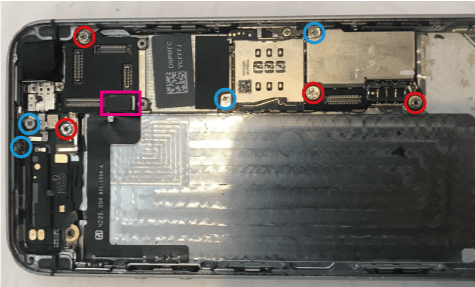

⑩ロジックボードを外す(3)

ネジ4つとネジ4つを取り外す。またの電源コネクタも抜く。

ネジはプラスドライバー、ネジは十字ドライバーを使用。

iPhone5Sロジックボード①

⑪ロジックボードを外す(4)

ロジックボードの裏側にのアンテナが付いてますので、

こちらも取り外します。

iPhone5Sロジックボード②

⑫ロジックボードを外す(5)

これでロジックボードの取り外しは完了しました。

iPhone5Sロジックボード③

大切なiPhoneが壊れたら大阪難波の宗右衛門町にあるスマレンジャーへお越しください。

スマレンジャーでは分かりやすく5つのレンジャーが各分野を担当しております。

スマレンジャーのフランチャイズ加盟店の会員様限定でiPhone分解テクニックを公開しております。

こちらのページではiPhone5Sのロジックボード交換手順について画像付きで詳しく説明しております。

ロジックボードの単体の修理は基本的にありませんが、マナー・ボリューム・スリープボタンの修理の際に

必要な工程となっておりますのできちんとマスターしておきましょう。

小さなネジや部品を取り扱うのでなくさないように付属のネジシートをご利用ください。
