①フロントパネルを外す(1)

ネジを2つ外す。



ネジは星ネジドライバーを使用。

iPhone5S

②フロントパネルを外す(2)

イヤホンジャックの上部分からスパチュラを差し込み、

フロントパネルを外していく。

iPhone5S②

③フロントパネルを外す(3)

の部分はフロントパネルを開けるときに、注意しておかないと

千切れやすいので、完全には開けず、写真ぐらいで止めます。

iPhone5S③

④フロントパネルを外す(4)

ホームボタンコネクタの上部分にホームボタンカバーが付いてますので

スパチュラを使用し外します。

⑤フロントパネルを外す(5)

ホームボタンのコネクタを外す。

iPhone5S⑥

⑥フロントパネルを外す(6)

ネジ6つを外します。

ネジはプラスドライバーを使用。

iPhone5S⑦

⑦フロントパネルを外す(7)

のコネクタとのコネクタを外しますが、

のコネクタ(バッテリーコネクタ)を先に外してください。



バッテリーコネクタを付けたままにしていると電圧の負荷で稀に電源が付かなくなることや

画面がチカチカすることが御座います。

ですのでコネクタを抜くときはバッテリーコネクタから抜いてください。

iPhone5S⑧

⑧ロジックボードを外す(1)

のコネクタとのアンテナを外す。

iPhone5Sライトニング

⑨ロジックボードを外す(2)

SIMピンでSIMトレイを抜く

iPhone5Sロジックボード

⑩ロジックボードを外す(3)

ネジ4つとネジ4つを取り外す。またの電源コネクタも抜く。

ネジはプラスドライバー、ネジは十字ドライバーを使用。

iPhone5Sロジックボード①

⑪ロジックボードを外す(4)

ロジックボードの裏側にのアンテナが付いてますので、

こちらも取り外します。

iPhone5Sロジックボード②

⑫ロジックボードを外す(5)

これでロジックボードの取り外しは完了しました。

iPhone5Sロジックボード③

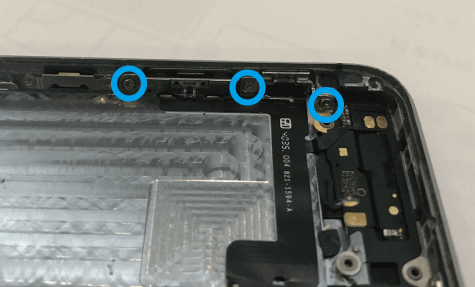

⑬電源ケーブルを外す(1)

のネジ3つを外す。

ネジはプラスドライバーを使用。

iPhone5S電源ケーブル

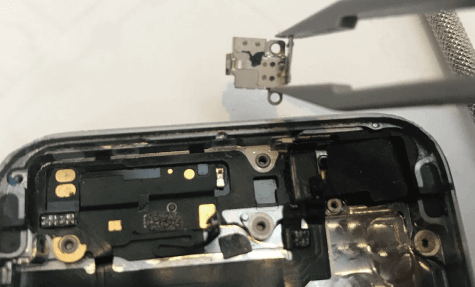

⑭電源ケーブルを外す(2)

ネジを外すとフラッシュ固定版が取れるので外します。

iPhone5S電源ケーブル②

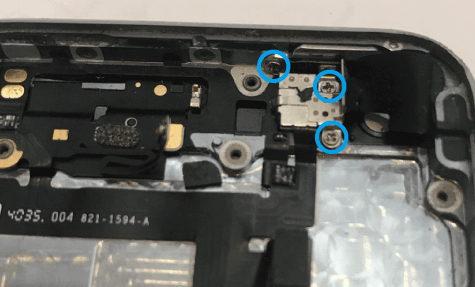

⑮電源ケーブルを外す(3)

のネジ3つを外す。

※〇ネジはプラスドライバーを使用。

iPhone5S電源ケーブル①

⑯電源ケーブルを外す(4)

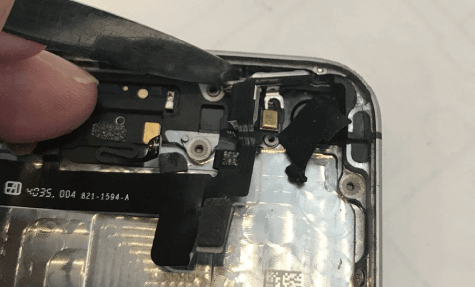

写真のケーブル部分は接着されてるので、スパチュラで切らないように

慎重に粘着を外していきます。

⑰電源ケーブルを外す(5)

左の写真:黒いゴムがスパチュラの部分についてますので、黒いゴムカバーを外します。

右の写真:➡の部分は軸になっていますので、構造をしっかり確認しておきましょう。

⑱電源ケーブルを外す(6)

➡の軸に沿って回していきます。

iPhone5S電源ケーブル⑦

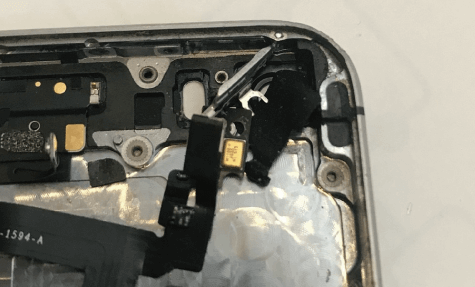

⑲電源ケーブルを外す(7)

ある程度回すと、電源ケーブルが外れます。

回すときに無理矢理外すと、形が変形し付けるときに大変になりますのでご注意ください。

iPhone5S電源ケーブル⑧

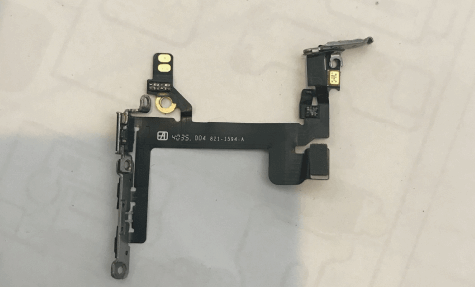

⑳電源ケーブルを外す(8)

これで電源ケーブルの取り外しが完了しました。

iPhone5S電源ケーブル⑨
