①フロントパネルを外す(1)

ネジを2つ外す。



ネジは星ネジドライバーを使用。

iPhone5S

②フロントパネルを外す(2)

イヤホンジャックの上部分からスパチュラを差し込み、

フロントパネルを外していく。

iPhone5S②

③フロントパネルを外す(3)

の部分はフロントパネルを開けるときに、注意しておかないと

千切れやすいので、完全には開けず、写真ぐらいで止めます。

iPhone5S③

④フロントパネルを外す(4)

ホームボタンコネクタの上部分にホームボタンカバーが付いてますので

スパチュラを使用し外します。

⑤フロントパネルを外す(5)

ホームボタンのコネクタを外します。

iPhone5S⑥

⑥フロントパネルを外す(6)

ネジ6つを外します。

ネジはプラスドライバーを使用。

iPhone5S⑦

⑦フロントパネルを外す(7)

のコネクタとのコネクタを外しますが、

のコネクタ(バッテリーコネクタ)を先に外してください。



バッテリーコネクタを付けたままにしていると電圧の負荷で稀に電源が付かなくなることや

画面がチカチカすることが御座います。

ですのでコネクタを抜くときはバッテリーコネクタから抜いてください。

iPhone5S⑧

⑧ホームボタンを外す(1)

ネジを1つ外す。



ネジはプラスドライバーを使用。

iPhone5S⑨

⑨ホームボタンを外す(2)

ネジ2つを外します。

ネジはプラスドライバーを使用。



ホームボタンカバーが取れます。

⑩ホームボタンを外す(3)

ホームボタンは画面側から押し込んで接着を外します。

iPhone5S⑫

⑪ホームボタンを外す(4)

右の部分も接着されてますので、スパチュラで慎重に外します。

iPhone5S⑬

⑫ホームボタンを外す(5)

これでホームボタンの取り外しは完了しました。

iPhone5S⑭

⑬フロントカメラ・近接センサーを外す(1)

ネジ3つを外す。

ネジはプラスドライバーを使用。

iPhone5Sフロントカメラ近接センサー

⑭フロントカメラ・近接センサーを外す(2)

フロントカメラ・近接センサーのカバーの上部分を見るとツメがありますので

そこを外します。

iPhone5Sフロントカメラ近接センサー①

⑮フロントカメラ・近接センサーを外す(3)

これで、イヤスピーカーとイヤスピーカーカバーが外れました。

iPhone5Sフロントカメラ近接センサー②

⑯フロントカメラ・近接センサーを外す(4)

まずは近接センサーの部分から取り外していきます。

スパチュラがある部分から慎重に近接センサーを外していきます。

近接センサーはハマっているだけなので簡単に取れます。その次に金の丸がある部分の接着を外します。

iPhone5Sフロントカメラ近接センサー③

⑰フロントカメラ・近接センサーを外す(5)

マイクもハマっているだけなのでスパチュラで取り外します。

iPhone5Sフロントカメラ近接センサー④

⑱フロントカメラ・近接センサーを外す(6)

これでフロントカメラ・近接センサーの取り外しは完了しました。



※ヒートシンクにくっついている場合はフロントカメラ・近接センサー単体で取れませんので

フロントカメラ・近接センサーの交換をする際のみヒートシンクから取り外してください。

画面交換の際はヒートシンクから分離する必要は御座いません。

iPhone5Sフロントカメラ近接センサー⑤ (1)

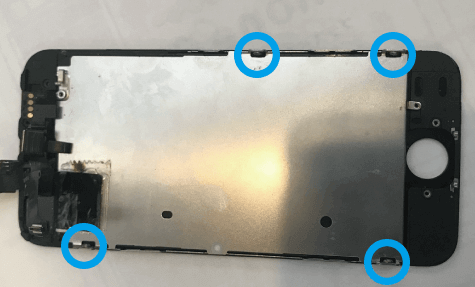

⑲ヒートシンクを外す(1)

のネジ4つを外す。

ネジはプラスドライバーを使用。

iPhone5Sフロントパネル

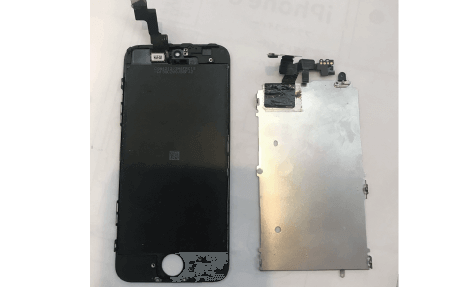

⑳ヒートシンクを外す(2)

これでヒートシンクの取り外しが完了しました。

iPhone5Sフロントパネル①

大切なiPhoneが壊れたらスマレンジャーへお越しください。

スマレンジャーでは分かりやすく5つのレンジャーが各分野を担当しております。

スマレンジャーのフランチャイズ加盟店の会員様限定でiPhone分解テクニックを公開しております。

こちらのページではiPhone5Sのフロントパネル交換手順について画像付きで詳しく説明しております。

小さなネジや部品を取り扱うのでなくさないように付属のネジシートをご利用ください。
