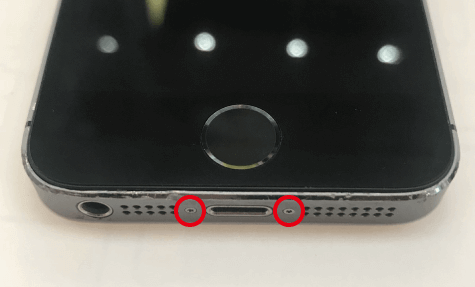

①フロントパネルを外す(1)

ネジを2つ外す。



ネジは星ネジドライバーを使用。

iPhone5S

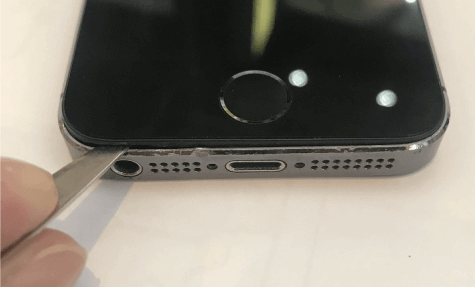

②フロントパネルを外す(2)

イヤホンジャックの上部分からスパチュラを差し込み、

フロントパネルを外していく。

iPhone5S②

③フロントパネルを外す(3)

の部分はフロントパネルを開けるときに、注意しておかないと

千切れやすいので、完全には開けず、写真ぐらいで止めます。

iPhone5S③

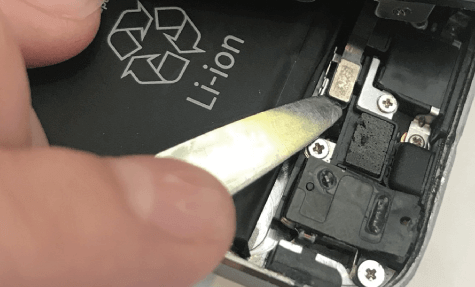

④フロントパネルを外す(4)

ホームボタンコネクタの上部分にホームボタンカバーが付いてますので

スパチュラを使用し外します。

⑤フロントパネルを外す(5)

ホームボタンのコネクタを外す。

iPhone5S⑥

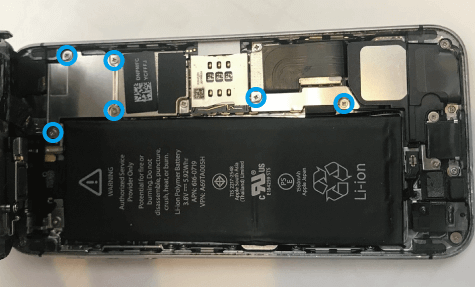

⑥フロントパネルを外す(6)

ネジ6つを外します。

ネジはプラスドライバーを使用。

iPhone5S⑦

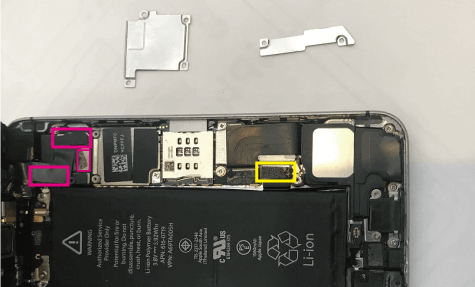

⑦フロントパネルを外す(7)

のコネクタとのコネクタを外しますが、

のコネクタ(バッテリーコネクタ)を先に外してください。



バッテリーコネクタを付けたままにしていると電圧の負荷で稀に電源が付かなくなることや

画面がチカチカすることが御座います。

ですのでコネクタを抜くときはバッテリーコネクタから抜いてください。

iPhone5S⑧

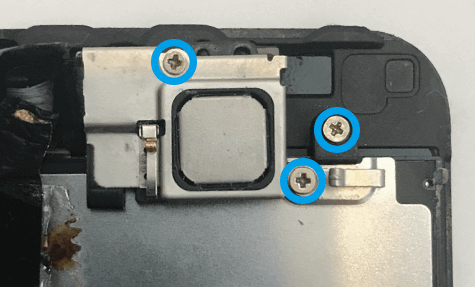

⑧フロントカメラ・近接センサーを外す(1)

ネジ3つを外す。

ネジはプラスドライバーを使用。

iPhone5Sフロントカメラ近接センサー

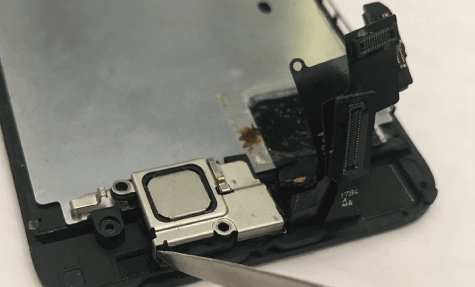

⑨フロントカメラ・近接センサーを外す(2)

フロントカメラ・近接センサーのカバーの上部分を見るとツメがありますので

そこを外します。

iPhone5Sフロントカメラ近接センサー①

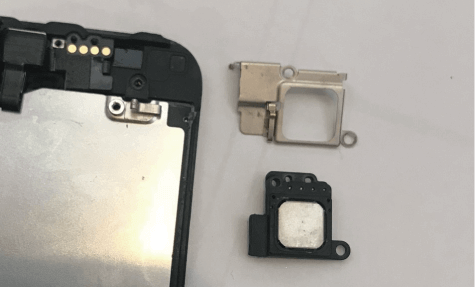

⑩フロントカメラ・近接センサーを外す(3)

これで、イヤスピーカーとイヤスピーカーカバーが外れました。

iPhone5Sフロントカメラ近接センサー②

⑪フロントカメラ・近接センサーを外す(4)

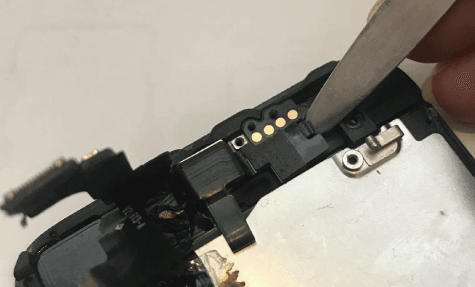

まずは近接センサーの部分から取り外していきます。

スパチュラがある部分から慎重に近接センサーを外していきます。

近接センサーはハマっているだけなので簡単に取れます。その次に金の丸がある部分の接着を外します。

iPhone5Sフロントカメラ近接センサー③

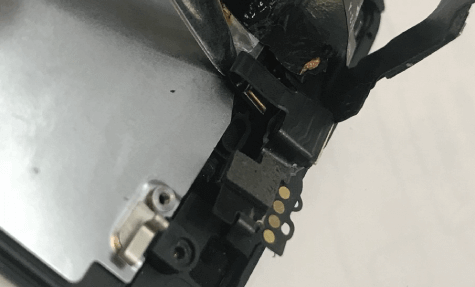

⑫フロントカメラ・近接センサーを外す(5)

マイクもハマっているだけなのでスパチュラで取り外します。

iPhone5Sフロントカメラ近接センサー④

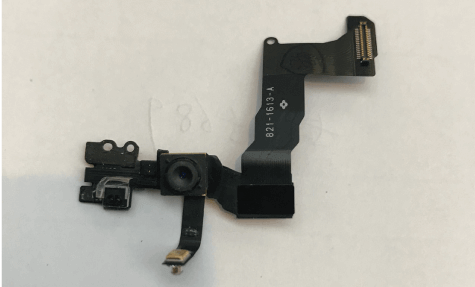

⑬フロントカメラ・近接センサーを外す(6)

これでフロントカメラ・近接センサーの取り外しは完了しました。



※ヒートシンクにくっついている場合はフロントカメラ・近接センサー単体で取れませんので

フロントカメラ・近接センサーの交換をする際のみヒートシンクから取り外してください。

画面交換の際はヒートシンクから分離する必要は御座いません。

iPhone5Sフロントカメラ近接センサー⑤ (1)

大切なiPhoneが壊れたら大阪難波の宗右衛門町にあるスマレンジャーへお越しください。

スマレンジャーでは分かりやすく5つのレンジャーが各分野を担当しております。

スマレンジャーのフランチャイズ加盟店の会員様限定でiPhone分解テクニックを公開しております。

こちらのページではiPhone5Sのフロントカメラ・近接センサー交換手順について画像付きで詳しく説明しております。

フロントカメラ・近接センサーはパーツが密集している部分ですので気を付けて修理しましょう。

小さなネジや部品を取り扱うのでなくさないように付属のネジシートをご利用ください。
