①フロントパネルを外す(1)

ネジを2つ外す。



ネジは星ネジドライバーを使用。

iPhone5S

②フロントパネルを外す(2)

イヤホンジャックの上部分からスパチュラを差し込み、

フロントパネルを外していく。

iPhone5S②

③フロントパネルを外す(3)

の部分はフロントパネルを開けるときに、注意しておかないと

千切れやすいので、完全には開けず、写真ぐらいで止めます。

iPhone5S③

④フロントパネルを外す(4)

ホームボタンコネクタの上部分にホームボタンカバーが付いてますので

スパチュラを使用し外します。

⑤フロントパネルを外す(5)

ホームボタンのコネクタを外します。

iPhone5S⑥

⑥フロントパネルを外す(6)

ネジ6つを外します。

ネジはプラスドライバーを使用。

iPhone5S⑦

⑦フロントパネルを外す(7)

のコネクタとのコネクタを外しますが、

のコネクタ(バッテリーコネクタ)を先に外してください。



バッテリーコネクタを付けたままにしていると電圧の負荷で稀に電源が付かなくなることや

画面がチカチカすることが御座います。

ですのでコネクタを抜くときはバッテリーコネクタから抜いてください。

iPhone5S⑧

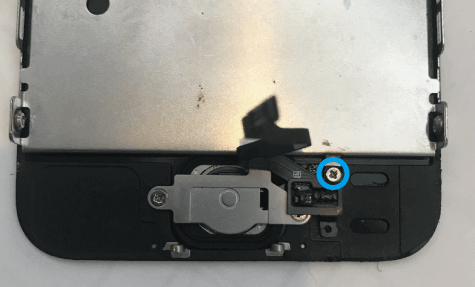

⑧ホームボタンを外す(1)

ネジを1つ外す。



ネジはプラスドライバーを使用。

iPhone5S⑨

⑨ホームボタンを外す(2)

ネジ2つを外します。

ネジはプラスドライバーを使用。



ホームボタンカバーが取れます。

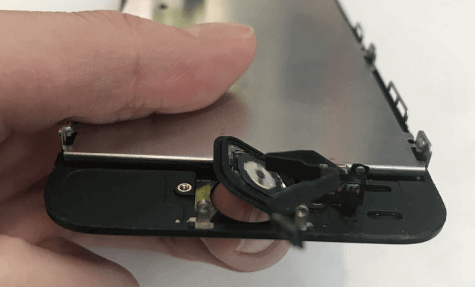

⑩ホームボタンを外す(3)

ホームボタンは画面側から押し込んで接着を外します。

iPhone5S⑫

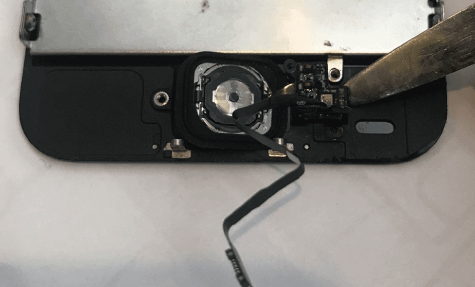

⑪ホームボタンを外す(4)

右の部分も接着されてますので、スパチュラで慎重に外します。

iPhone5S⑬

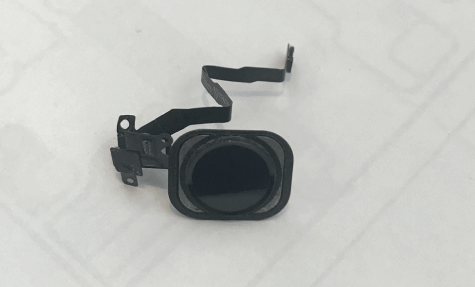

⑫ホームボタンを外す(5)

これでホームボタンの取り外しは完了しました。

iPhone5S⑭

大切なiPhoneが壊れたら大阪難波の宗右衛門町にあるスマレンジャーへお越しください。

スマレンジャーでは分かりやすく5つのレンジャーが各分野を担当しております。

スマレンジャーのフランチャイズ加盟店の会員様限定でiPhone分解テクニックを公開しております。

こちらのページではiPhone5Sのホームボタン交換手順について画像付きで詳しく説明しております。

小さなネジや部品を取り扱うのでなくさないように付属のネジシートをご利用ください。
