①星ネジを外す。

の星ネジ2つを外す。

※星ネジドライバー使用。

5画面交換①

②パネルを外す。

イヤホンジャックの上の隙間にスパチュラを入れる。

ゆっくりずらしながら外していく。

5画面交換②

③コネクタ固定版を外す。

のネジ3つを外す。

※プラスドライバー使用。

の部分はツメが引っかかっているのでツメを外して取る。

5画面交換④

④コネクタ固定版を外す。

のネジ3つを外す。

※プラスドライバー使用。

iPhone5.pngライトニング

⑤バッテリーコネクタを外す。

必ず、電源を切ってからコネクタを外す。

外すときは、一部だけに力が入りすぎないように均等に外す。

5画面交換⑤

⑥フロントパネルのコネクタを外す。

バッテリーコネクタ同様、一部に力が入りすぎないように外す。

5画面交換⑥

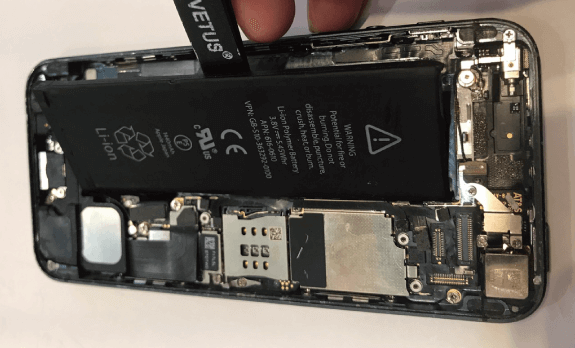

⑦バッテリーを外す(1)

基板と反対側の隙間にヘラなど平らな棒を入れる。

てこの原理を利用しながらゆっくりバッテリーを起こしていく。

※基板側から作業を行うと基板を傷付けてしまう可能性が高いため

iPhone5バッテリー1

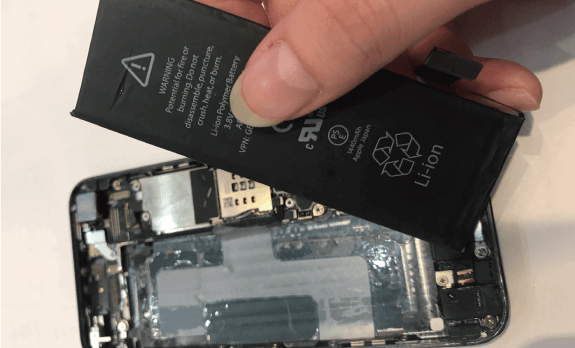

⑧バッテリーを外す(2)

一気に起こしてしまうとバッテリーが曲がってしまい、

爆発の原因になります。

iPhone5バッテリー2

⑨バッテリーを外す(3)

これでバッテリーの取り外しが完了しました。

iPhone5バッテリー3

⑩ライトニングコネクタを外す。

バッテリーコネクタの上部にある固定版を外し、その下にあるドックコネクタを外す。

iPhone5.pngライトニング1

⑪ロジックボードアセンブリを外す。

バッテリーコネクタの隣にある、小さなアンテナを外す。

iPhone5.pngライトニング3

⑫SIMカードを取り出す。

SIMピンを使ってSIMカードを取り出す。

iPhone5.ロジックボードpng

⑬ケーブルを外す。

ロジックボードに接続されているボリュームケーブルの端子などを取り外します。

⑭基盤のネジを外す。

ネジを2つ外す。

ネジを3つ外す。

はプラスドライバー、は十字ドライバーを使用する

⑮フラッシュ固定版を取り外す。

のネジ2つを外す。

※プラスドライバー使用。

⑯基板上部のネジを外す。

のネジ2つを外す。

※プラスドライバー使用。

⑰基板を取り外す(1)

基板をゆっくり持ち上げていきます、引っかかる場合は、

バーツを外し忘れている可能性があるので

無理には取り外さないでください。

また、基板の裏にアンテナが付いているのでそれも外す。

iPhone5.ロジックボード5

⑱基盤を取り外す(2)

これで基板の取り外しが完了しました。

⑲バイブレーションを外す(1)

のネジ3つを外す。

※プラスドライバー使用。

5バイブ交換22

⑳バイブレーションを外す(2)

これでバイブレーションの取り外しが完了しました。

5バイブ交換2

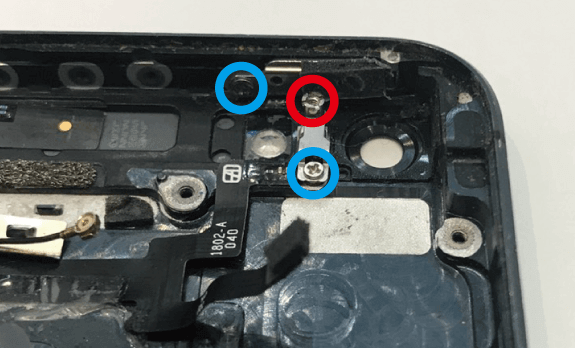

㉑電源ケーブルを外す(1)

のネジを2つと、のネジを1つ外す。

のネジはプラスドライバー、のネジは十字ドライバーを使用。



iPhone5電源ケーブル

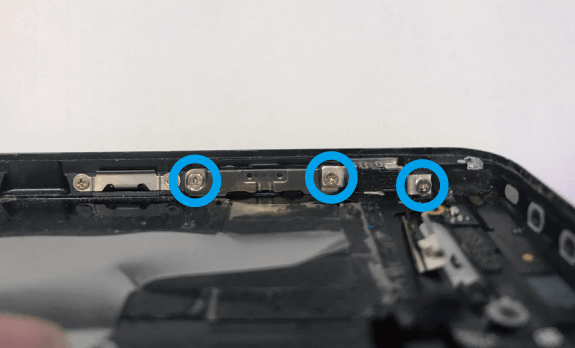

㉒電源ケーブルを外す(2)

のネジ3つを外す。

のネジはプラスドライバーを使用。

iPhone5電源ケーブル1

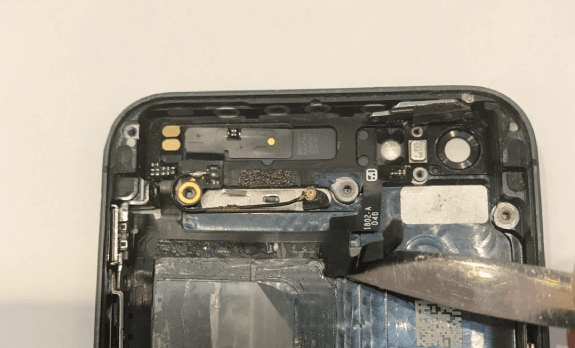

㉓電源ケーブルを外す(3)

スパチュラを使い、ゆっくり切らないように剥がしていきます。

v2

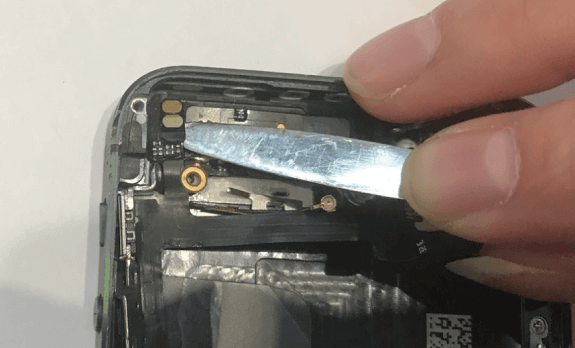

㉔電源ケーブルを外す(4)

バイブレーションの下の部分も剥がします。

iPhone5電源ケーブル3

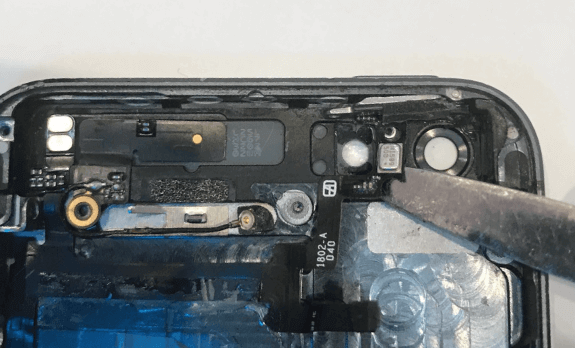

㉕電源ケーブルを外す(5)

写真の部分は上部に繋がってるので、注意しつつ粘着を外します。

iPhone5電源ケーブル4

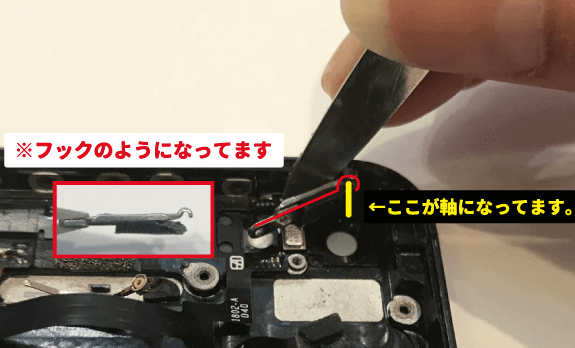

㉖電源ケーブルを外す(6)

写真の金具はフックのようになっております。こちらの金具は外さなくても電源ケーブルの交換は出来ます。

※万が一外れてしまった場合は、軸に引っかけるようにして、付け直します。

iPhone5電源ケーブル5

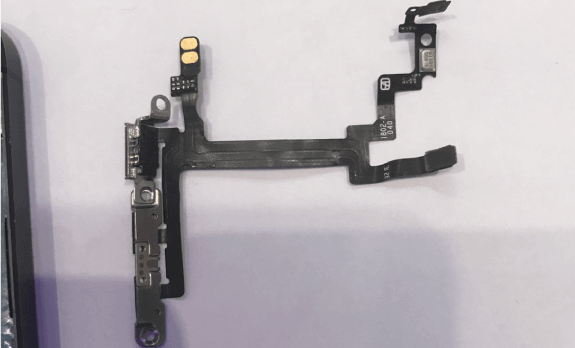

㉗電源ケーブルを外す(7)

これで電源ケーブルの取り外しが完了しました。

iPhone5電源ケーブル6

大切なiPhoneが壊れたら大阪難波の宗右衛門町にあるスマレンジャーへお越しください。

スマレンジャーでは分かりやすく5つのレンジャーが各分野を担当しております。

スマレンジャーのフランチャイズ加盟店の会員様限定でiPhone分解テクニックを公開しております。

こちらのページではiPhone5のマナー・ボリューム・スリープボタン交換手順について画像付きで詳しく説明しております。

小さなネジや部品を取り扱うのでなくさないように付属のネジシートをご利用ください。
