①フロントパネルを開ける

iPhone共通の方法です。充電口の両サイドにあるネジを外し、イヤホンジャックの斜め上辺りにスパチュラを入れててこの原理を使い、ゆっくり倒しながらフロントパネルを開けていきます。

5画面交換①

②パネルを外す。

iPhone共通の方法です。充電口の両サイドにあるネジを外し、イヤホンジャックの斜め上辺りにスパチュラを入れててこの原理を使い、ゆっくり倒しながらフロントパネルを開けていきます。

5画面交換②

③コネクタ固定版を外す。

のネジ3つを外す。

※プラスドライバー使用。

の部分はツメが引っかかっているのでツメを外して取る。

5画面交換④

④固定版を外す。

のネジ3つを外し、バッテリーコネクタ固定版とライトニングコネクタ固定版を外す。

※プラスドライバー使用。



⑤バッテリーコネクタを外す。

必ず、電源を切ってからコネクタを外す。

外すときは、一部だけに力が入りすぎないように均等に外す。

5画面交換⑤

⑥フロントパネルのコネクタを外す。

バッテリーコネクタ同様、一部に力が入りすぎないように外す。

5画面交換⑥

⑦ライトニングコネクタを外す。

バッテリーコネクタの上部にある固定版を外し、その下にあるドックコネクタを外す。

iPhone5.pngライトニング1

⑧ロジックボードアセンブリを外す。

バッテリーコネクタの隣にある、小さなアンテナを外す。

iPhone5.pngライトニング3

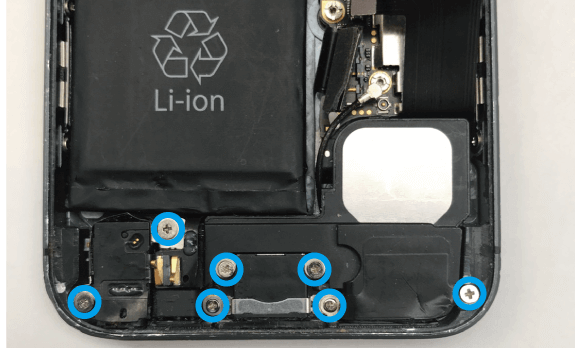

⑨全てのネジを外す。

のネジ7つを外します。

※プラスドライバー使用。

iPhone5.pngライトニング4

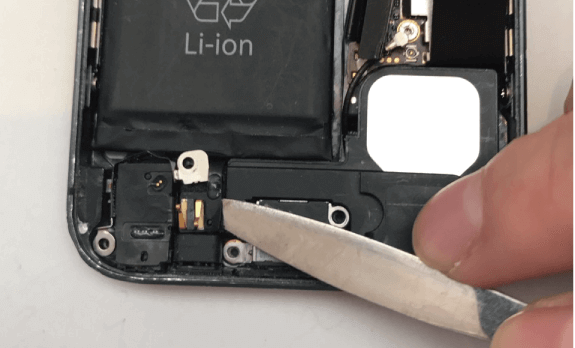

⑩スピーカーを外す(1)

ライトニングコネクタのリボンケーブルからスピーカーアセンブリを丁寧に剥がします。

iPhone5.pngライトニング5

⑪スピーカーを外す(2)

の方向に抜いていく。

※⑫の写真に出っ張りがあるので上には持ち上がりません

iPhone5.pngライトニング6

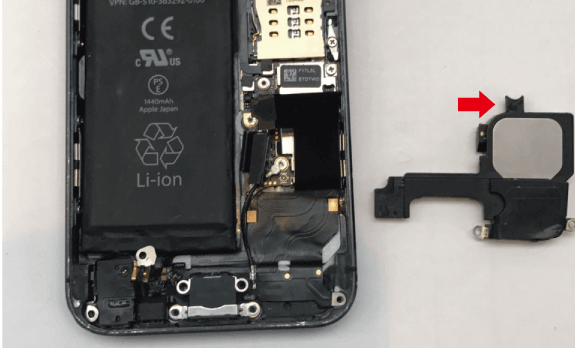

⑫スピーカーを外す(3)

これでスピーカーの取り外しは終わりました。

iPhone5.pngライトニング7

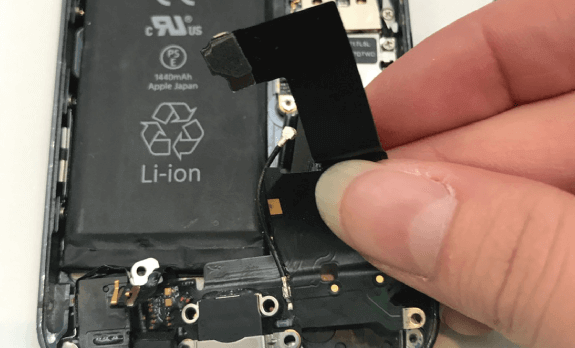

⑬ライトニングケーブルを外す(1)

剥がす根元を持ち、ゆっくりと剥がしていく。

iPhone5.pngライトニング8

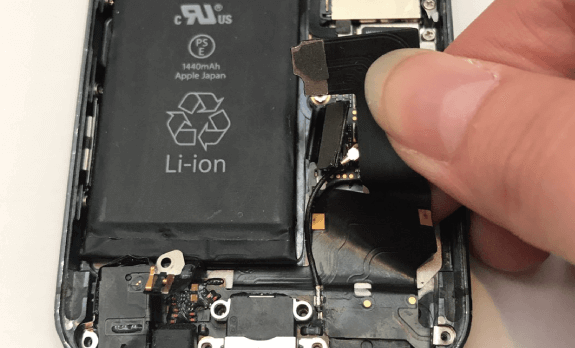

⑭ライトニングケーブルを外す(2)

一定の力でゆっくり外していくときれいに取れます。

iPhone5.pngライトニング9

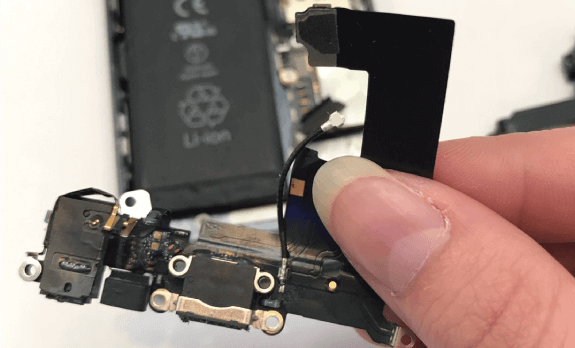

⑮ライトニングケーブルを外す(3)

これでライトニングケーブルの取り外しが完了しました。

iPhone5.pngライトニング10

大切なiPhoneが壊れたら大阪難波の宗右衛門町にあるスマレンジャーへお越しください。

スマレンジャーでは分かりやすく5つのレンジャーが各分野を担当しております。

スマレンジャーのフランチャイズ加盟店の会員様限定でiPhone分解テクニックを公開しております。

こちらのページではiPhone5のライトニングコネクタ交換手順について画像付きで詳しく説明しております。

小さなネジや部品を取り扱うのでなくさないように付属のネジシートをご利用ください。

またご不明点やご相談がありましたら、お電話やメールでお気軽にお問合せ下さい。
